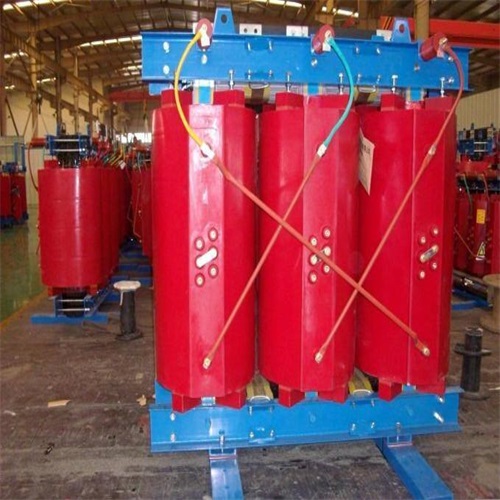

宁津干式变压器溫度自动控制系统详细介绍

　　宁津干式变压器溫度自动控制系统的安全性运作和使用期限，非常大水平上在于变电器绕阻绝缘层的可以信赖。绕阻溫度超出绝缘层承受溫度使绝缘层毁坏，是造成 变电器不可以一切正常工作中的关键缘故之一，因而对变电器的运作溫度的检测以及警报操纵是十分关键的，今对TTC-300系列产品温度控制系统软件作一介绍。

　　(1)离心风机自动控制系统：根据预埋件在底压绕阻火处的Pt100热敏电阻温度测量电阻器测取溫度数据信号。变电器负载扩大，运作溫度升高，当绕阻溫度达110℃时，系统软件自动启动离心风机制冷;当绕阻温度低至90℃时，系统软件全自动终止离心风机。

　　(2)过热警报、跳电：根据预埋件在底压绕阻中的PTC离散系统热敏电阻温度测量电阻器收集绕阻或铁芯溫度数据信号。当变电器绕阻溫度再次上升，若做到155℃时，系统软件輸出过热报警系统;若溫度再次升高达170℃，变电器已不可以再次运作，须向二次维护控制回路运输过热跳电数据信号，应以变电器快速跳电。

　　(3)溫度显示设备：根据预埋件在底压绕阻中的Pt100温度传感器测取溫度转变值，立即表明各相绕阻溫度(三相安全巡检及高值表明，并可纪录历史时间高温度)，可将高温度以4～50mA模拟量输入輸出，如要传送至远处(间距达到1200M)电子计算机，能加配电子计算机插口，1只智能变送器，数多可另外检测31台变电器。系统软件的过热警报、跳电也可由Pt100热敏电阻感测器电阻器数据信号姿势，进一步提高温度控制维护系统软件的稳定性
